ПТК «СТОУМ»

Отказоустойчивая платформа на базе Regul R500 для управления технологическими процессами с высокими требованиями к надежности, скорости и резервированию.

01 / описание

Российская база для критичных контуров

Контроллер Regul R500 разработан и производится российской компанией ООО «РегЛаб».

Предназначен для построения промышленных решений, требующих повышенной надежности и отказоустойчивости.

Может использоваться для систем управления технологическими процессами с быстроменяющимися параметрами и малым циклом исполнения прикладных программ.

Контроллер Regul R500 включен в Реестр промышленной продукции, произведенной на территории РФ под № 140/1/2023.

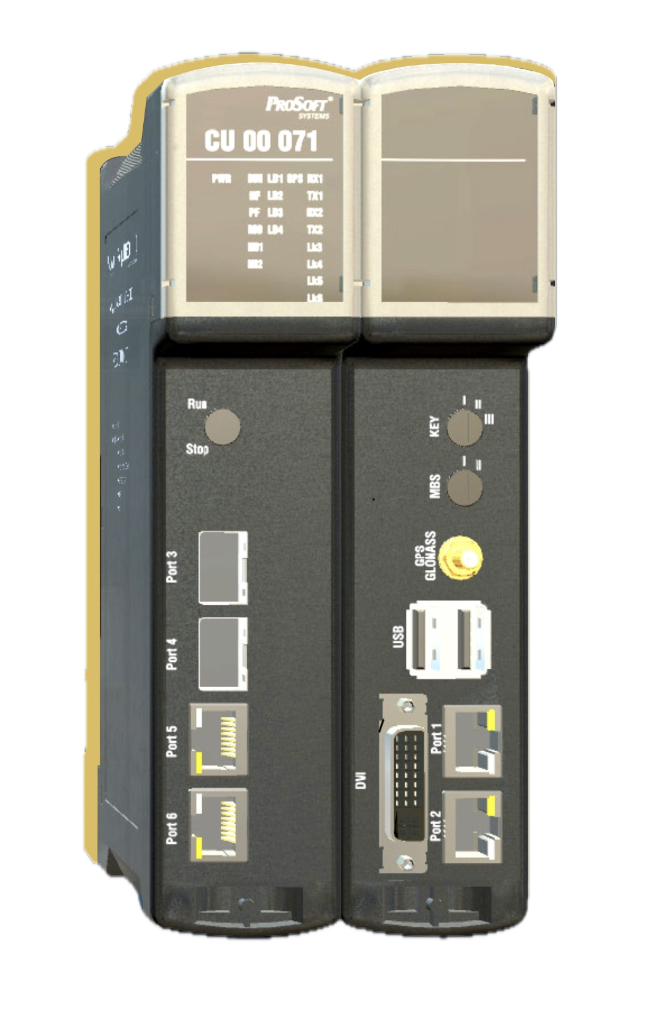

Шкаф с контроллерами Regul R500

02 / коммуникации

Коммуникационные возможности

Поддержка протоколов обмена

  • HART v6, v7
  • IEC 60870-5-61 Master / Slave
  • IEC 60870-5-64 Master / Slave
  • Modbus RTU Master / Slave, с возможностями расширения
  • Modbus TCP Master / Slave, с возможностями расширения
  • OPC DA, OPC UA
  • Profibus DP v0, v1 Master
  • RegulBus, SQL, FTP, SNMP v3, SysLog
  • Foundation Fieldbus H1

Поддержка интерфейсов

  • USB host 2.0
  • Видеовыход DVI
  • RS-232
  • RS-485
  • Ethernet 10/100 Мбит/с, RJ-45 full duplex — до 4 портов на ЦП
  • Ethernet 10/100 Мбит/с, FO Single-mode / Multi-mode — до 2 портов на ЦП

03 / возможности

Функциональные возможности

Дуплексное исполнениеархитектура для отказоустойчивых контуров
Дублированная шина данныхрезервирование внутреннего обмена
Горячее резервированиеподдержка резервных модулей
Горячая заменаобслуживание модулей без остановки
Видеовыход DVIподключение операторского интерфейса

04 / параметры

Основные технические характеристики

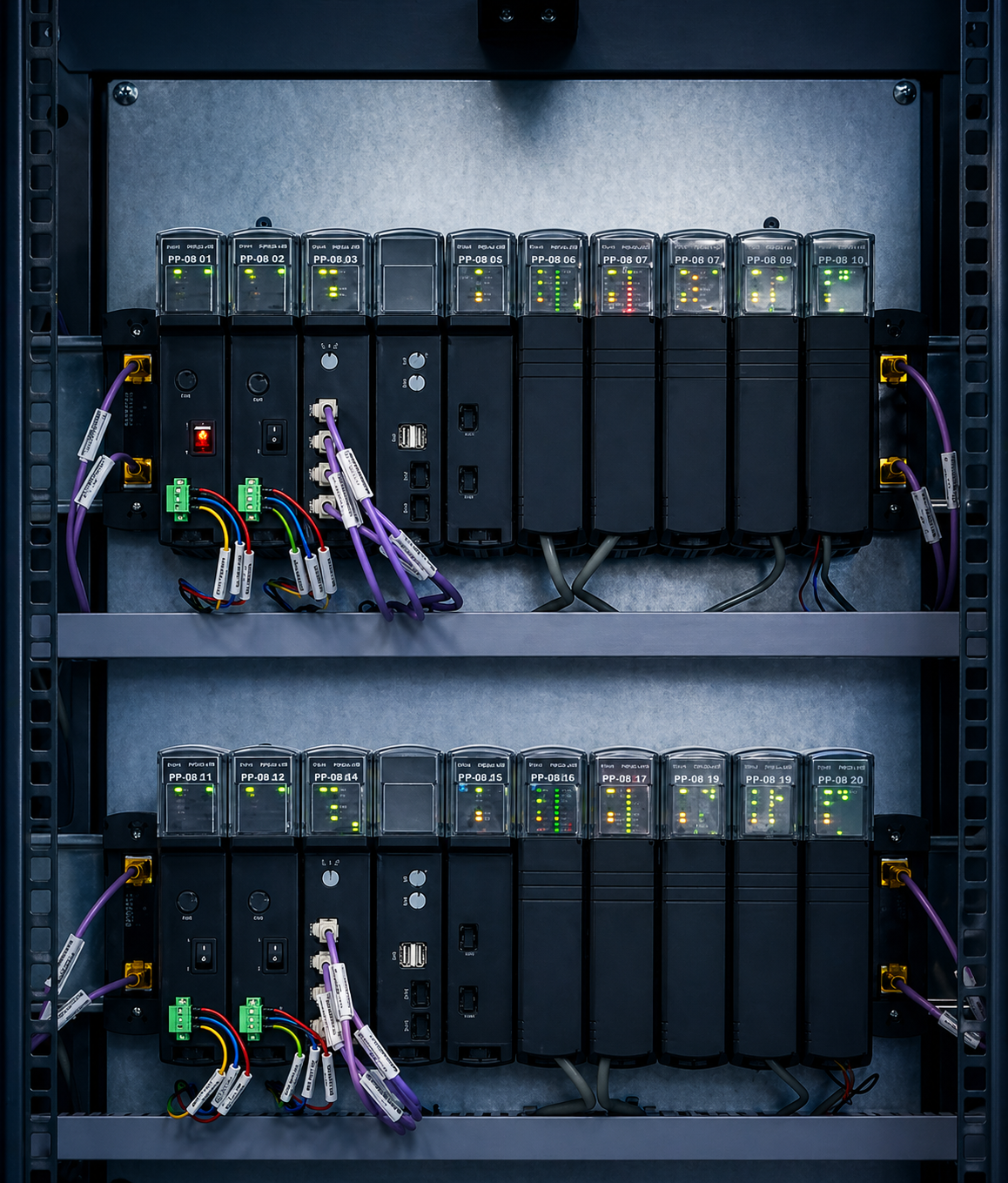

Состав контроллера ПТК СТОУМ
Параметр
Значение
Минимальное время цикла
10 мс
Время переключения на резервный контроллер
5 мс
ОЗУ
от 4 ГБ
ПЗУ, 100 000 циклов записи/стирания
от 2 ГБ
Диапазон входного напряжения питания
85–264 В AC / 18–36 В DC / 120–370 В DC
Диапазон рабочих температур
от -40°C до +60°C

Типы сигналов

AIАналоговый вход

0…+5 В; -5…+5 В; -10…+10 В; 0…+10 В; 0…20 мА; 4…20 мА.

AOАналоговый выход

0…20 мА; 4…20 мА.

DIДискретный вход

24 В.

DOДискретный выход

24 В, максимум 30 В.

FIЧастотный вход

от 1 до 500 000 Гц.

05 / интерфейс и ПО

Интерфейс оператора и программное обеспечение

Разработаны собственные библиотеки графических элементов: экраны, лицевые панели, компрессорные карты.

При отсутствии сигнализации на интерфейсе нет ярких объектов, отвлекающих внимание. При наличии сигнализации или при переключении регуляторов в ручной режим объекты интерфейса окрашиваются в яркие цвета.

  • Операционная система Windows 10 / 11 Pro
  • AstraLinux SE Смоленск 1.7.5.15, 1.7.5.16
  • Пакет программ ПТК «Астра Регул» производителя контроллера
  • Пакет программ ПТК «Стоум»
  • Программное обеспечение для резервного копирования
  • Антивирусное ПО: Microsoft Defender, KICS for Networks, KICS for Nodes

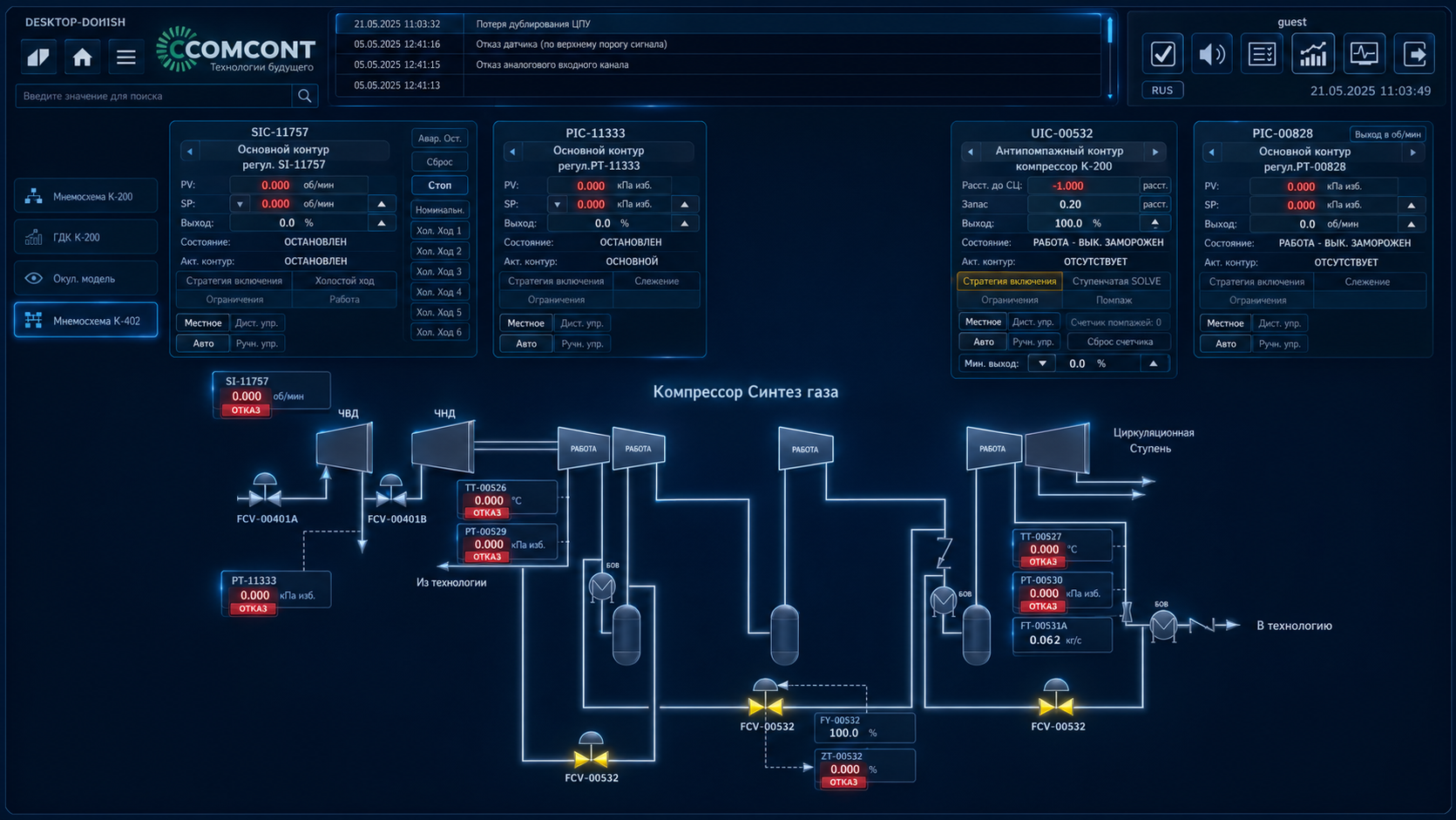

Программное обеспечение ПТК СТОУМ

06 / разработка

Разработка программного обеспечения

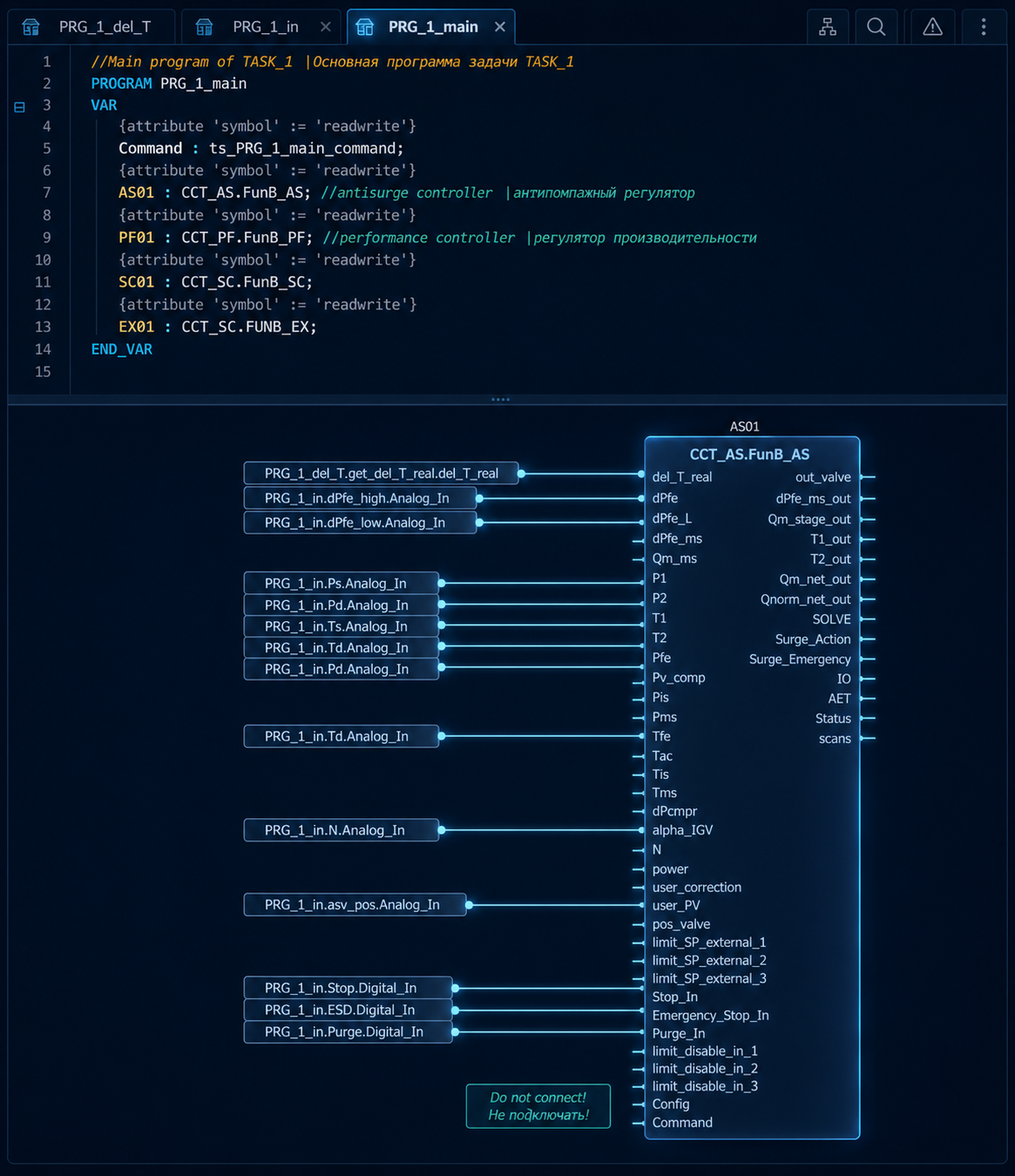

Разработка программного обеспечения для ПТК СТОУМ

Средний уровень / PLC / CODESYS

Прикладное ПО для ПЛК в среде CODESYS с применением языков стандарта МЭК 61131-3.

Верхний уровень / SCADA / интерфейсы

Сбор, обработка, хранение и визуализация информации для оператора технологического процесса.

Экспертиза команды

Разработка систем управления, алгоритмов нагрузки компрессоров и программ защиты от помпажа.

Команда разрабатывает программное обеспечение для систем АСУТП: от среднего уровня автоматизированной системы до высокоуровневых интерфейсов и дистанционного управления оборудованием.

Продукты / Прикладное ПО

Прикладное ПО

Прикладные программы представляют собой совокупность приложений, предназначенных для регулирования турбомашинных агрегатов. Каждое такое приложение является набором регуляторов и алгоритмов, объединённых в одном функциональном блоке.

Приложения

  1. 01приложение антипомпажной защиты;
  2. 02приложение регулятора процесса;
  3. 03приложение регулятора скорости;
  4. 04приложение регулятора отбора пара;
  5. 05приложение мастер-регулятора;
  6. 06пакет служебных библиотек

Прикладное ПО

Приложение антипомпажной защиты и регулирования

Приложение
антипомпажной защиты
  • предназначено для защиты от помпажа осевых и центробежных компрессоров;
  • может применяться как самостоятельно, так и совместно с регулятором процесса;
  • может быть использовано как для односекционных, так и для многосекционных компрессоров;
  • поддерживает многосекционные компрессоры, имеющие подводы между секциями;
  • в многокомпрессорных установках, соединённых последовательно и/или параллельно, может использоваться совместно с регуляторами процесса.
Скачать приложение антипомпажной защиты. Руководство пользователя. PDF

Функциональная схема контуров

Переключатели подсвечивают выбранный контур. Схема во всех режимах остаётся показана целиком.

Функциональная схема управления центробежным компрессоромФункциональная схема повторяет исходный референс: поток проходит через измерительный элемент и компрессор, а линия рециркуляции отбирается перед клапаном производительности и через антипомпажный клапан возвращается на всас. Сигналы FT, PT всаса и PT нагнетания поступают в UIC. PIC получает сигнал PT после клапана производительности. UIC и PIC управляют клапанами через FY и связаны линией координации. PIC — РЕГУЛЯТОР ПРОИЗВОДИТЕЛЬНОСТИUIC — АНТИПОМПАЖНЫЙ КОНТРОЛЛЕР FTPTPT UIC АНТИПОМПАЖНЫЙКЛАПАН FY FY PT PIC
технологическая линияизмерительный / управляющий сигналкоординация контроллеров
Приложение
регулятора процесса

Прикладное ПО

Приложение регулятора процесса

Обеспечивает регулирование производительности компрессорной установки по произвольной переменной, в качестве которой может выступать аналоговый входной сигнал, например давление или расход.

Приложение обеспечивает связь между различными контурами регулирования для:

  • развязки контуров автоматического регулирования согласованного взаимодействия;
  • распределения нагрузки между компрессорами, работающими последовательно или параллельно.
Скачать приложение регулятора процесса. Руководство пользователя. PDF
Приложение
регулятора скорости паровой турбины

Турбинное управление

Приложение регулятора скорости паровой турбины

В простых схемах управления

  • поддерживает заданную частоту вращения ротора турбины;
  • контролирует и ограничивает технологические параметры турбины с использованием дополнительных наборов настроечных коэффициентов;
  • приложение обеспечивает последовательности пуска и останова;
  • защиту от превышения частоты вращения;
  • предотвращение работы при критических частотах вращения.

В сложных схемах управления

Работает в составе единой системы управления и координирует свои действия с регуляторами процесса и антипомпажными регуляторами для обеспечения согласованного управления.

Скачать приложение регулятора скорости. Руководство пользователя. PDF
Приложение
регулятора отбора пара

Турбинное управление

Приложение регулятора отбора пара

  • обеспечивает согласованное регулирование частоты вращения и давления/расхода пара в отборах;
  • при этом поддержание частоты вращения имеет больший приоритет;
  • реализует автоматические последовательности пуска и останова;
  • поддерживает параметры турбины в безопасных или допустимых пределах;
  • в качестве задания регулятора может быть использовано локальное значение уставки или аналоговый сигнал удалённой уставки.
Скачать приложение регулятора отбора пара. Руководство пользователя. PDF
Приложение
регулятора распределения нагрузки

Мастер-регулятор

Приложение распределения нагрузки

Поддерживает основную переменную процесса расход или давление в коллекторе на указанном заданном значении.

Координирует работу антипомпажных контроллеров и регуляторов производительности, чтобы поддерживать сеть компрессоров равномерно нагруженной.

Скачать приложение распределения нагрузки. Руководство пользователя. PDF

Интеграционная база

Пакет служебных библиотек

Обеспечивает взаимодействие функциональных приложений с операционной системой и аппаратными средствами контроллера Regul R500.

Состоит из четырёх библиотек:

  • CCT_Components_lib
  • CCT_Regul_IO_interface
  • CCT_Regul_Modbus_Interface
  • CCT_Intercom
Скачать пакет служебных библиотек. Руководство пользователя. PDF

Продукты / УСО

Устройства связи с объектом

Модули разработки КомКонт Текнолоджис для подключения аналоговых и дискретных полевых сигналов к промышленным контурам управления.

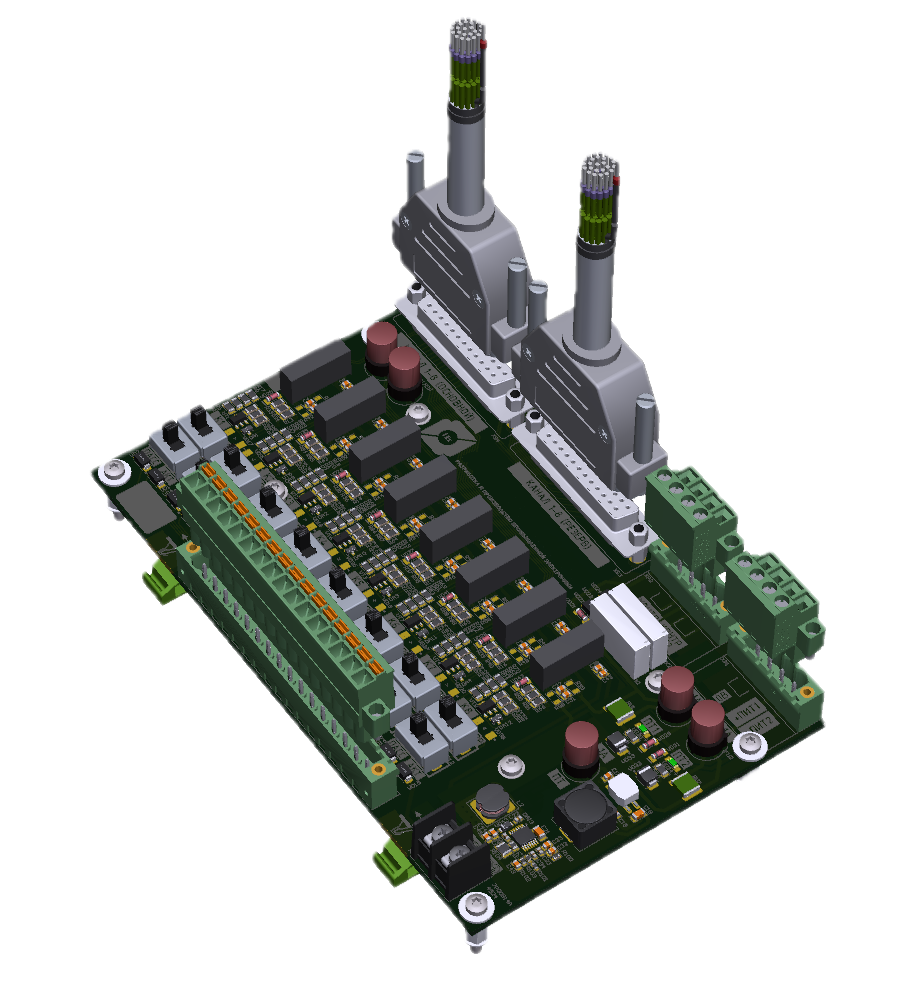

УСО Аналоговый вход
AI / полевые сигналы

УСО “Аналоговый вход”

Модуль для приема и конфигурирования аналоговых сигналов датчиков с контролем питания и защитой входных цепей.

  • Принимает сигнал от датчиков 4-20 мА / 1-5 В
  • Конфигурирует вход активный / пассивный
  • Позволяет выбрать режим ток / напряжение
  • Ограничивает входной ток при коротком замыкании
  • Контролирует резервированное питание 24 В
Руководство Документация Паспорт
